OSPF 再配送 – ルート集約のtagオプション 027

今回はOSPFにおいて、再配送の際に生成したルート情報にExternal Route Tagを設定する方法を解説します。



座学

再配送の集約ルートのExternal Route Tag

OSPFでは再配送の際のルート集約により生成されたLSA Type 5のExternal Route Tagを変更可能です。



実機での動作確認

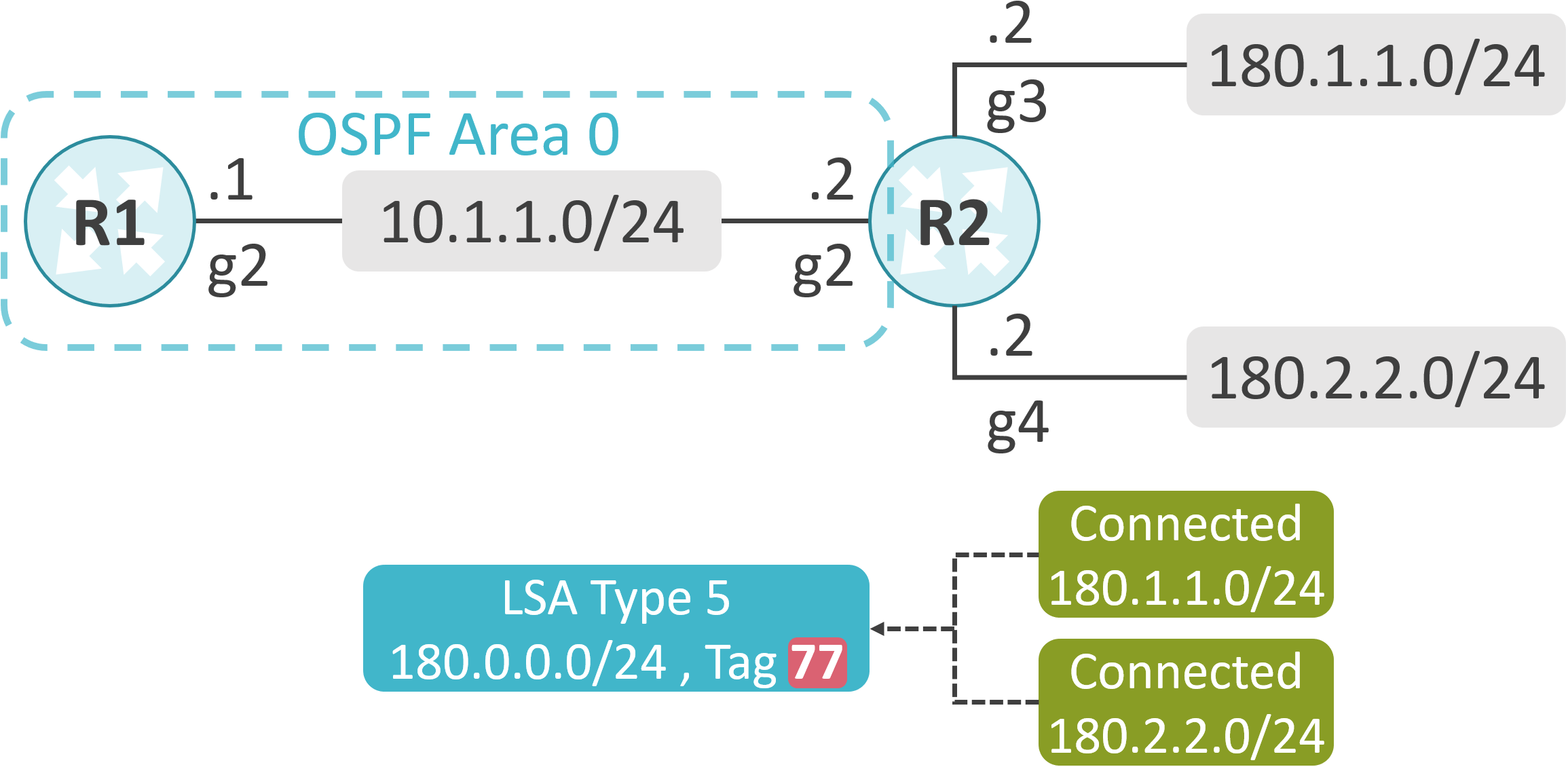

検証内容

R1のg2、R2のg2でOSPF Area 0を有効にします。
R1のg2、R2のg2のNetwork TypeにはPoint-to-Pointを使用します。
R2でOSPFに対してConnected Routeを再配送し、同時に、再配送されるルート情報を180.0.0.0/8にルート集約します。

その後、ルート集約によって生成されたLSA Type 5のExternal Route Tagを変更します。



初期設定


interface GigabitEthernet2
 ip address 10.1.1.1 255.255.255.0
 ip ospf network point-to-point
!
router ospf 1
 router-id 1.1.1.1
 network 10.1.1.0 0.0.0.255 area 0



interface GigabitEthernet2
 ip address 10.1.1.2 255.255.255.0
 ip ospf network point-to-point
!
interface GigabitEthernet3
 ip address 180.1.1.2 255.255.255.0
!
interface GigabitEthernet4
 ip address 180.2.2.2 255.255.255.0
!
router ospf 1
 router-id 2.2.2.2
 summary-address 180.0.0.0 255.0.0.0
 redistribute connected subnets
 network 10.1.1.0 0.0.0.255 area 0



External Route Tag変更前

再配送時のルート集約の状態確認

集約ルートである180.0.0.0/8のExternal Route Tagが0であることが確認できます。

R2

R2#show ip ospf summary-address

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Base Topology (MTID 0)

180.0.0.0/8         Metric 20, External metric type 2, Tag 0

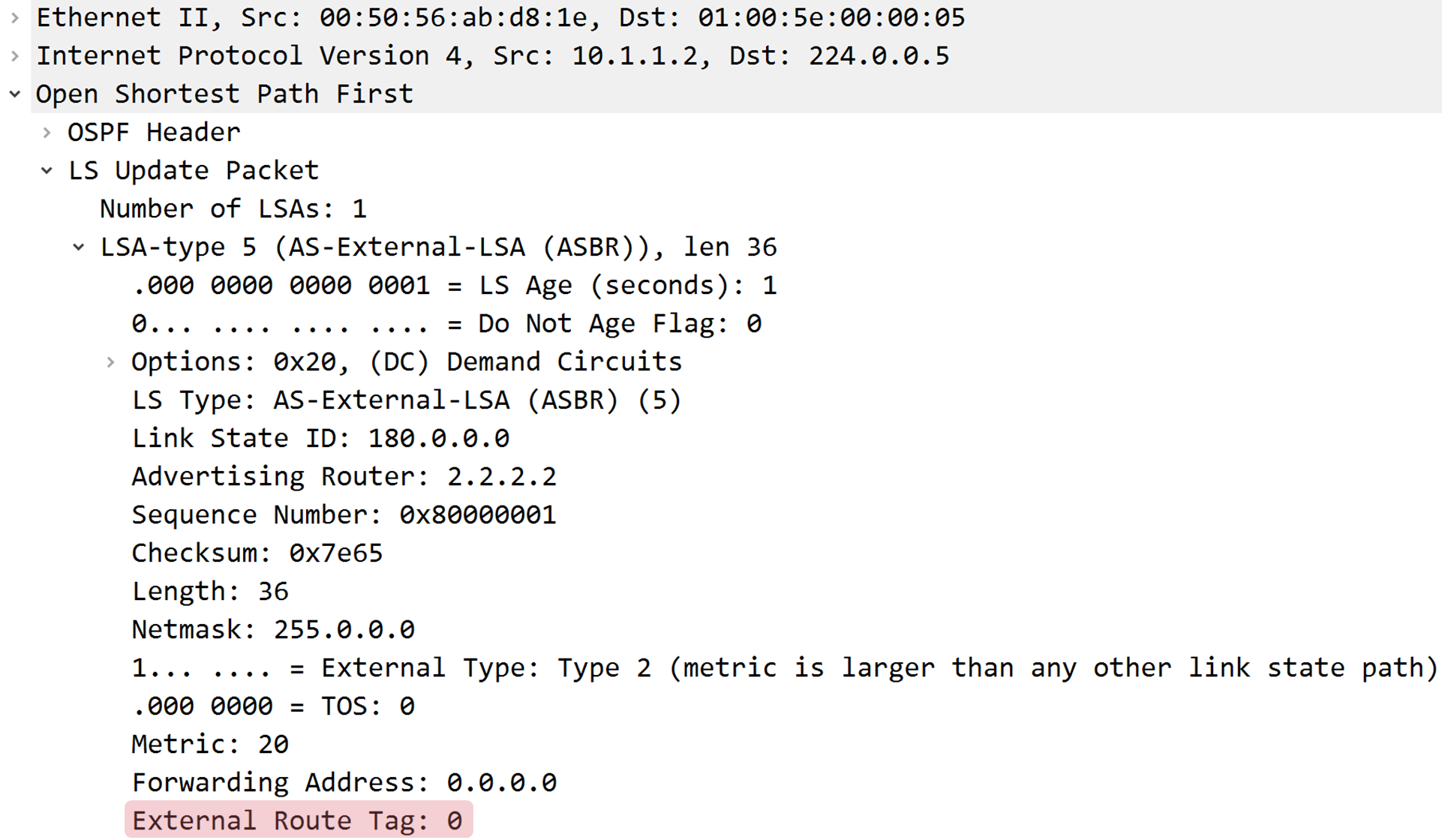

LSDBの状態確認

R2が生成した180.0.0.0/8を格納したLSA Type 5のExternal Route Tagが0であることが確認できます。

R2

R2#show ip ospf database external 180.0.0.0 adv-router 2.2.2.2

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Type-5 AS External Link States

  LS age: 119
  Options: (No TOS-capability, DC, Upward)
  LS Type: AS External Link
  Link State ID: 180.0.0.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000001
  Checksum: 0x7E65
  Length: 36
  Network Mask: /8
        Metric Type: 2 (Larger than any link state path)
        MTID: 0
        Metric: 20
        Forward Address: 0.0.0.0
        External Route Tag: 0



SPFの計算結果の確認

R1はSPFの計算結果から、180.1.1.0/24のExternal Route Tagが0であることが確認できます。

R1

R1#show ip ospf rib

            OSPF Router with ID (1.1.1.1) (Process ID 1)

                Base Topology (MTID 0)

OSPF local RIB
Codes: * - Best, > - Installed in global RIB

*   10.1.1.0/24, Intra, cost 1, area 0, Connected
      via 10.1.1.1, GigabitEthernet2
*>  180.0.0.0/8, Ext2, cost 20, fwd cost 1, tag 0
      via 10.1.1.2, GigabitEthernet2



ルーティングテーブルの確認

R1のルーティングテーブル内の180.1.1.0/24にRoute Tagが付加されていないことが存在することが確認できます。

R1

R1#show ip route 180.0.0.0 255.0.0.0
Routing entry for 180.0.0.0/8, supernet
  Known via "ospf 1", distance 110, metric 20, type extern 2, forward metric 1
  Last update from 10.1.1.2 on GigabitEthernet2, 00:00:06 ago
  Routing Descriptor Blocks:
  * 10.1.1.2, from 2.2.2.2, 00:00:06 ago, via GigabitEthernet2
      Route metric is 20, traffic share count is 1



External Route Tag変更後

R2において、再配送の際に生成する180.0.0.0/8の集約ルートのExternal Route Tagを77に変更します。

再配送時のルート集約の状態確認

集約ルートである180.0.0.0/8のExternal Route Tagが77に変化したことが確認できます。

R2

R2#show ip ospf summary-address

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Base Topology (MTID 0)

180.0.0.0/8         Metric 20, External metric type 2, Tag 77



追加した設定

再配送時のルート集約のExternal Route Tagはsummary-address <network-address> <subnet-mask>コマンドのtag <external-route-tag>オプションで変更可能です。

今回はR2において、180.0.0.0/8のExternal Route Tagを77に変更します。

R2

router ospf 1
 summary-address 180.0.0.0 255.0.0.0 tag 77

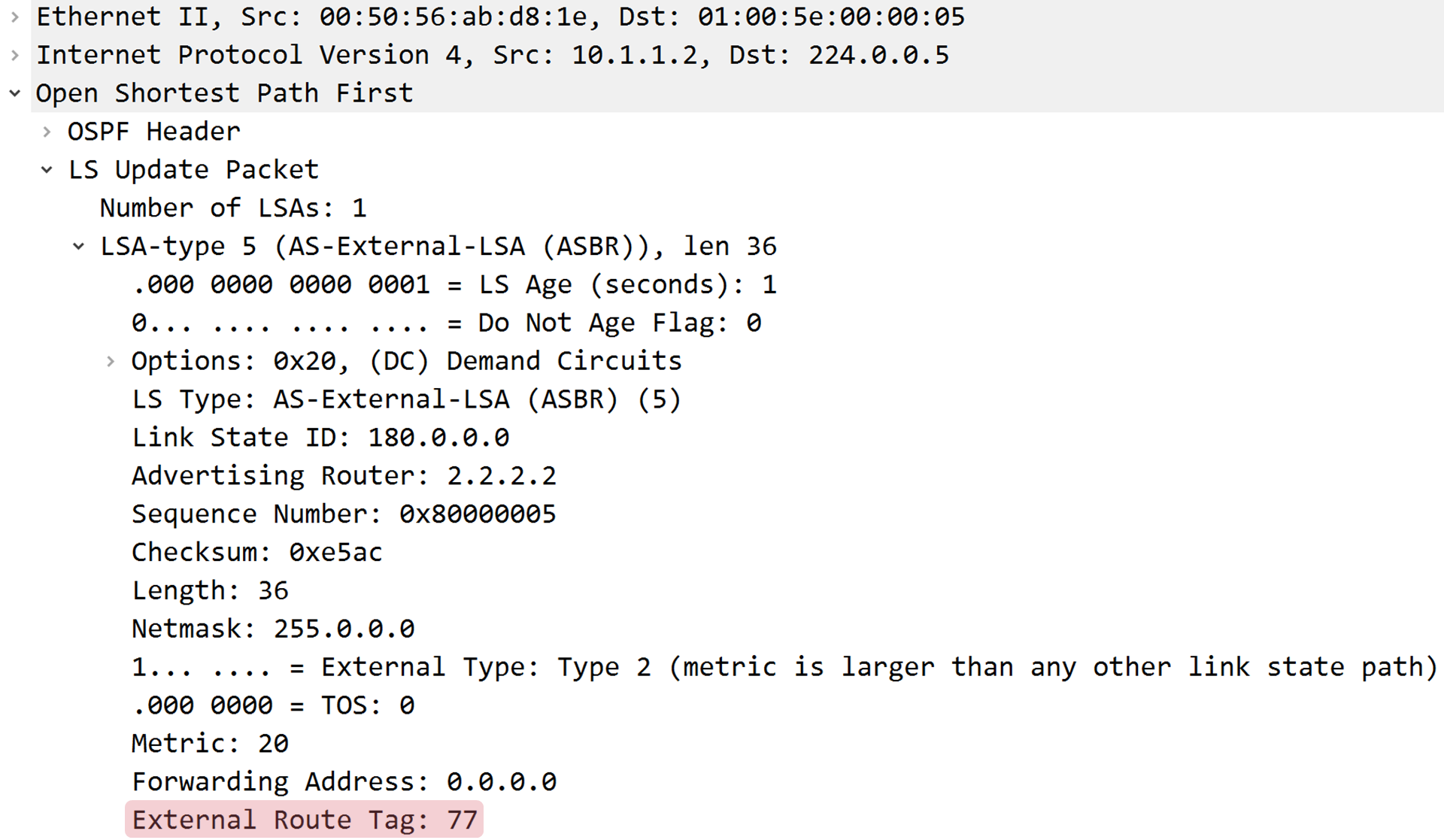

LSDBの状態確認

R2が生成した180.0.0.0/8を格納したLSA Type 5を確認すると、External Route Tagが77に変化したことが確認できます。

R2

R2#show ip ospf database external 180.0.0.0 adv-router 2.2.2.2

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Type-5 AS External Link States

  LS age: 98
  Options: (No TOS-capability, DC, Upward)
  LS Type: AS External Link
  Link State ID: 180.0.0.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000005
  Checksum: 0xE5AC
  Length: 36
  Network Mask: /8
        Metric Type: 2 (Larger than any link state path)
        MTID: 0
        Metric: 20
        Forward Address: 0.0.0.0
        External Route Tag: 77



SPFの計算結果の確認

R1はSPFの計算結果から、180.0.0.0/8のExternal Route Tagが77なことが確認できます。

R1

R1#show ip ospf rib

            OSPF Router with ID (1.1.1.1) (Process ID 1)

                Base Topology (MTID 0)

OSPF local RIB
Codes: * - Best, > - Installed in global RIB

*   10.1.1.0/24, Intra, cost 1, area 0, Connected
      via 10.1.1.1, GigabitEthernet2
*>  180.0.0.0/8, Ext2, cost 20, fwd cost 1, tag 77
      via 10.1.1.2, GigabitEthernet2



ルーティングテーブルの確認

R1のルーティングテーブル内の180.1.1.0/24にRoute Tagの77が付加されていることが存在することが確認できます。

R1

R1#show ip route 180.0.0.0 255.0.0.0
Routing entry for 180.0.0.0/8, supernet
  Known via "ospf 1", distance 110, metric 20
  Tag 77, type extern 2, forward metric 1
  Last update from 10.1.1.2 on GigabitEthernet2, 00:02:12 ago
  Routing Descriptor Blocks:
  * 10.1.1.2, from 2.2.2.2, 00:02:12 ago, via GigabitEthernet2
      Route metric is 20, traffic share count is 1
      Route tag 77
