OSPF 再配送 – Route MapによるExternal Route Tagの変更 025

今回はRoute Mapを使用してOSPFに再配送されるルート情報のExternal Route Tagを変更する方法を解説します。



座学

Route Mapを使用した再配送対象のルート情報のExternal Route Tagの変更

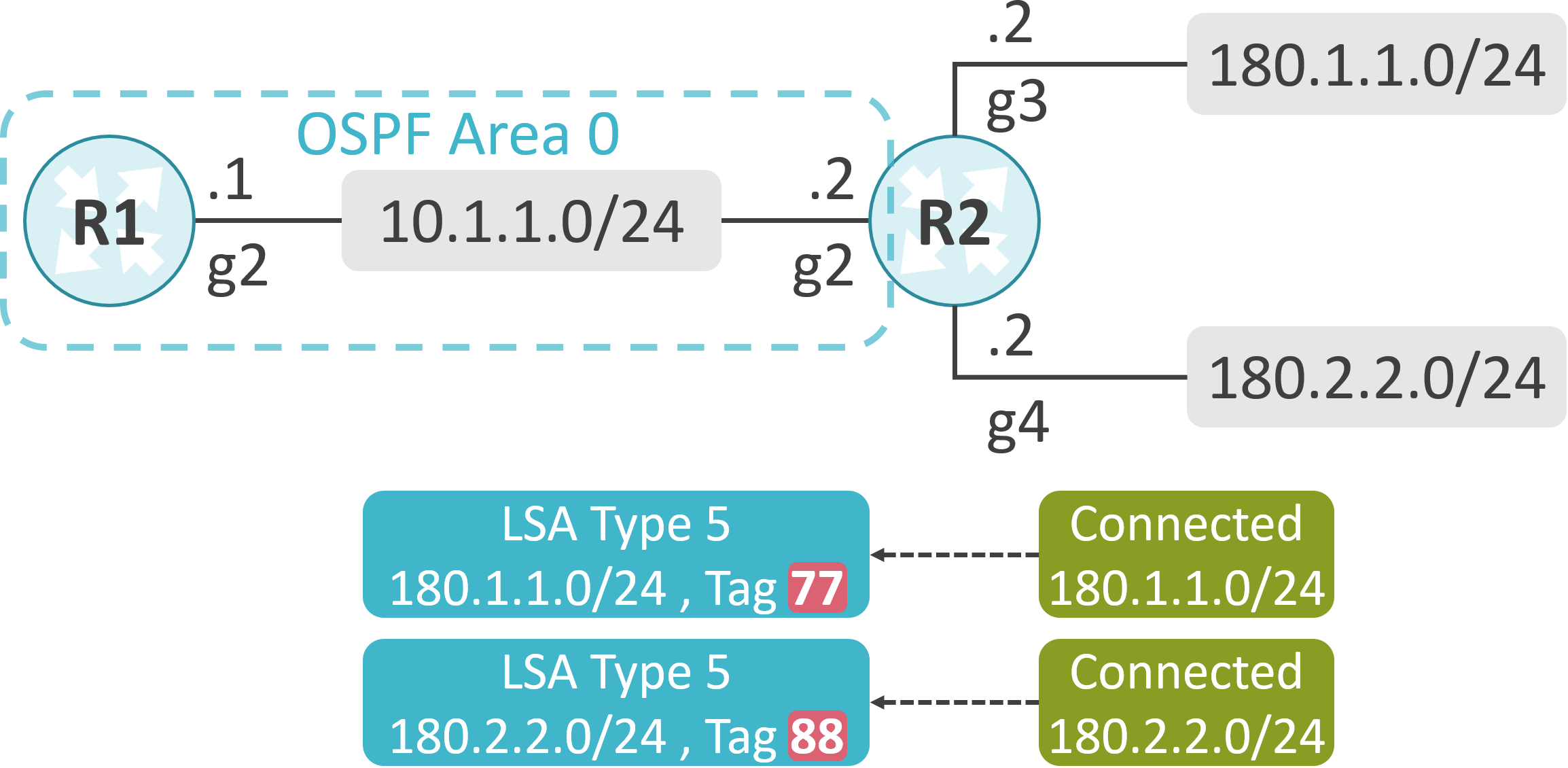

下図の様に、Route Mapを使用することで、OSPFに再配送されるルート情報毎に異なるExternal Route Tagを設定することが可能です。



実機での動作確認

検証内容

R1のg2、R2のg2でOSPF Area 0を有効にします。
R1のg2、R2のg2のNetwork TypeにはPoint-to-Pointを使用します。
R2でOSPFに対してConnected Routeを再配送する際、Route Mapを使用して180.1.1.0/24と180.2.2.0/24のExternal Route Tagを変更します。



初期設定


interface GigabitEthernet2
 ip address 10.1.1.1 255.255.255.0
 ip ospf network point-to-point
!
router ospf 1
 router-id 1.1.1.1
 network 10.1.1.0 0.0.0.255 area 0



interface GigabitEthernet2
 ip address 10.1.1.2 255.255.255.0
 ip ospf network point-to-point
!
interface GigabitEthernet3
 ip address 180.1.1.2 255.255.255.0
!
interface GigabitEthernet4
 ip address 180.2.2.2 255.255.255.0
!
router ospf 1
 router-id 2.2.2.2
 redistribute connected subnets
 network 10.1.1.0 0.0.0.255 area 0



Route Map設定前

R2において、Route Mapを使用せずに、Connected RouteをOSPFに再配送します。

LSDBの状態確認

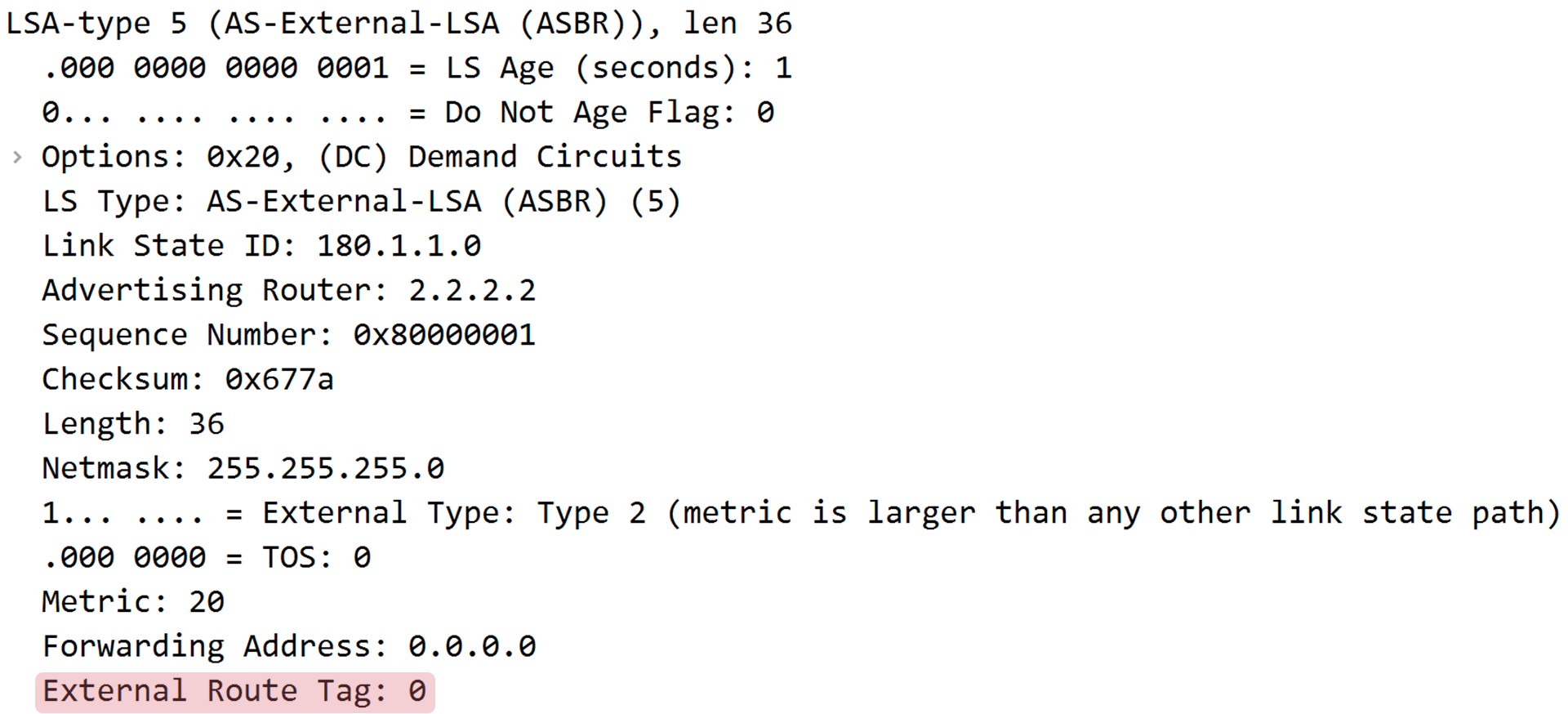

R2が生成した180.1.1.0/24を格納したLSA Type 5のExternal Route Tagがデフォルト値の0であることが確認できます。

R2

R2#show ip ospf database external 180.1.1.0 adv-router 2.2.2.2

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Type-5 AS External Link States

  LS age: 99
  Options: (No TOS-capability, DC, Upward)
  LS Type: AS External Link
  Link State ID: 180.1.1.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000001
  Checksum: 0x677a
  Length: 36
  Network Mask: /24
        Metric Type: 2 (Larger than any link state path)
        MTID: 0
        Metric: 20
        Forward Address: 0.0.0.0
        External Route Tag: 0

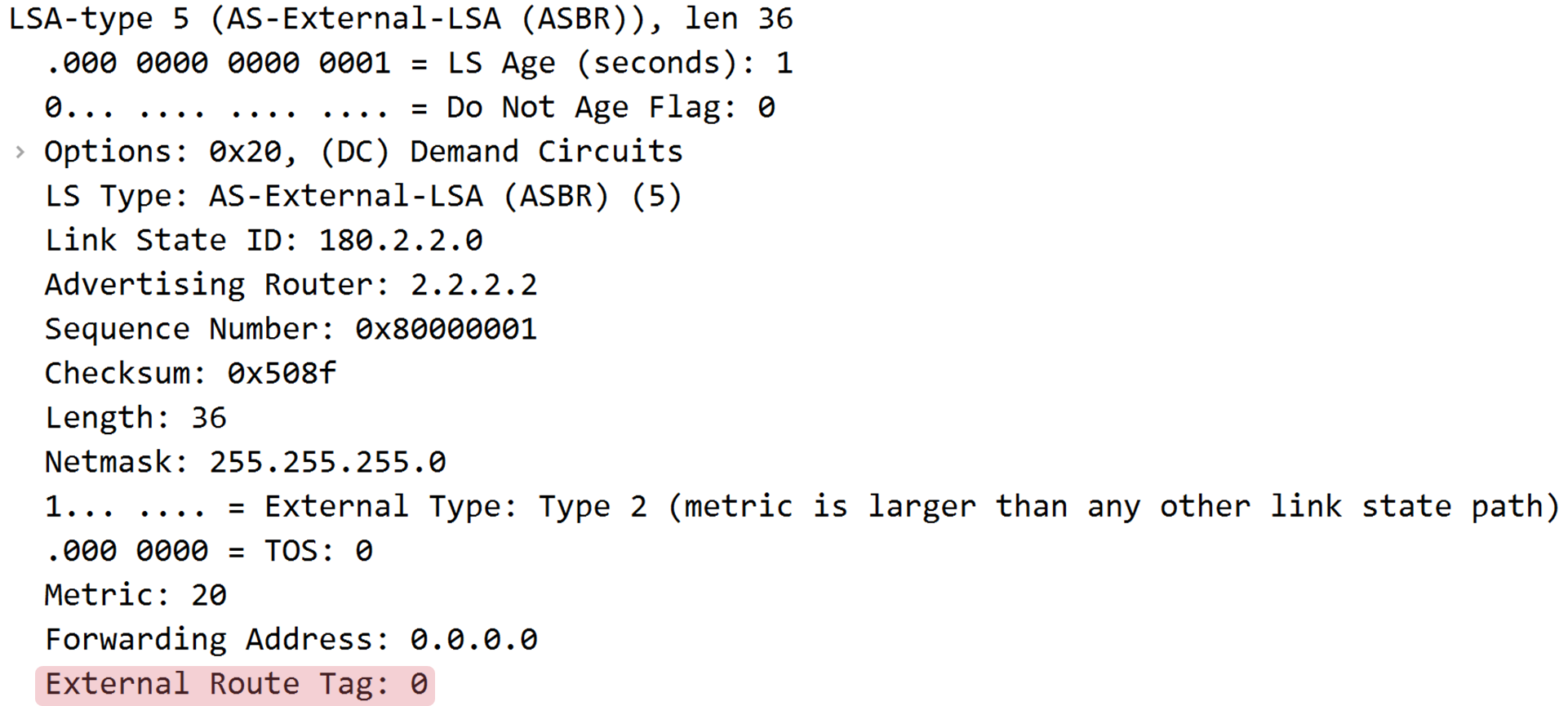

R2が生成した180.2.2.0/24を格納したLSA Type 5のExternal Route Tagがデフォルト値の0であることが確認できます。

R2

R2#show ip ospf database external 180.1.1.0 adv-router 2.2.2.2

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Type-5 AS External Link States

  LS age: 99
  Options: (No TOS-capability, DC, Upward)
  LS Type: AS External Link
  Link State ID: 180.2.2.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000001
  Checksum: 0x508f
  Length: 36
  Network Mask: /24
        Metric Type: 2 (Larger than any link state path)
        MTID: 0
        Metric: 20
        Forward Address: 0.0.0.0
        External Route Tag: 0



SPFの計算結果の確認

R1はSPFの計算結果から、180.1.1.0/24と180.2.2.0/24のExternal Route Tagが0であることが確認できます。

R1

R1#show ip ospf rib

            OSPF Router with ID (1.1.1.1) (Process ID 1)

                Base Topology (MTID 0)

OSPF local RIB
Codes: * - Best, > - Installed in global RIB

*   10.1.1.0/24, Intra, cost 1, area 0, Connected
      via 10.1.1.1, GigabitEthernet2
*>  180.1.1.0/24, Ext2, cost 20, fwd cost 1, tag 0
      via 10.1.1.2, GigabitEthernet2
*>  180.2.2.0/24, Ext2, cost 20, fwd cost 1, tag 0
      via 10.1.1.2, GigabitEthernet2



ルーティングテーブルの確認

R1のルーティングテーブル内の180.1.1.0/24と180.2.2.0/24にRoute Tagが付加されていないことが確認できます。

R1

R1#show ip route 180.1.1.0 255.255.255.0
Routing entry for 180.1.1.0/24
  Known via "ospf 1", distance 110, metric 20, type extern 2, forward metric 1
  Last update from 10.1.1.2 on GigabitEthernet2, 00:00:02 ago
  Routing Descriptor Blocks:
  * 10.1.1.2, from 2.2.2.2, 00:00:02 ago, via GigabitEthernet2
      Route metric is 20, traffic share count is 1


R1#show ip route 180.2.2.0 255.255.255.0
Routing entry for 180.2.2.0/24
  Known via "ospf 1", distance 110, metric 20, type extern 2, forward metric 1
  Last update from 10.1.1.2 on GigabitEthernet2, 00:00:03 ago
  Routing Descriptor Blocks:
  * 10.1.1.2, from 2.2.2.2, 00:00:03 ago, via GigabitEthernet2
      Route metric is 20, traffic share count is 1



Route Map設定後

R2において、Route Mapを使用し、Connected RouteをOSPFに再配送する際、180.1.1.0/24のExternal Route Tagを77、180.2.2.0/24のExternal Route Tagを88に変更します。

追加した設定

Route Mapではset tag <external-route-tag>コマンドを使用することで、OSPFに再配送されるルート情報のExternal Route Tagを変更可能です。

今回はR2において、Connected RouteをOSPFに再配送する際に、180.1.1.0/24のExternal Route Tagを77、180.2.2.0/24のExternal Route Tagを88に変更します。

R2

router ospf 1
 redistribute connected subnets route-map OSPF_ROUTE_MAP
!
ip prefix-list OSPF_PREFIX_LIST seq 5 permit 180.1.1.0/24
!
route-map OSPF_ROUTE_MAP permit 10
 match ip address prefix-list OSPF_PREFIX_LIST
 set tag 77
!
route-map OSPF_ROUTE_MAP permit 20
 set tag 88



LSDBの状態確認

R2が生成した180.1.1.0/24を格納したLSA Type 5のExternal Route Tagが77に変化したことが確認できます。

R2

R2#show ip ospf database external 180.1.1.0 adv-router 2.2.2.2

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Type-5 AS External Link States

  LS age: 37
  Options: (No TOS-capability, DC, Upward)
  LS Type: AS External Link
  Link State ID: 180.1.1.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000001
  Checksum: 0xD6BD
  Length: 36
  Network Mask: /24
        Metric Type: 2 (Larger than any link state path)
        MTID: 0
        Metric: 20
        Forward Address: 0.0.0.0
        External Route Tag: 77

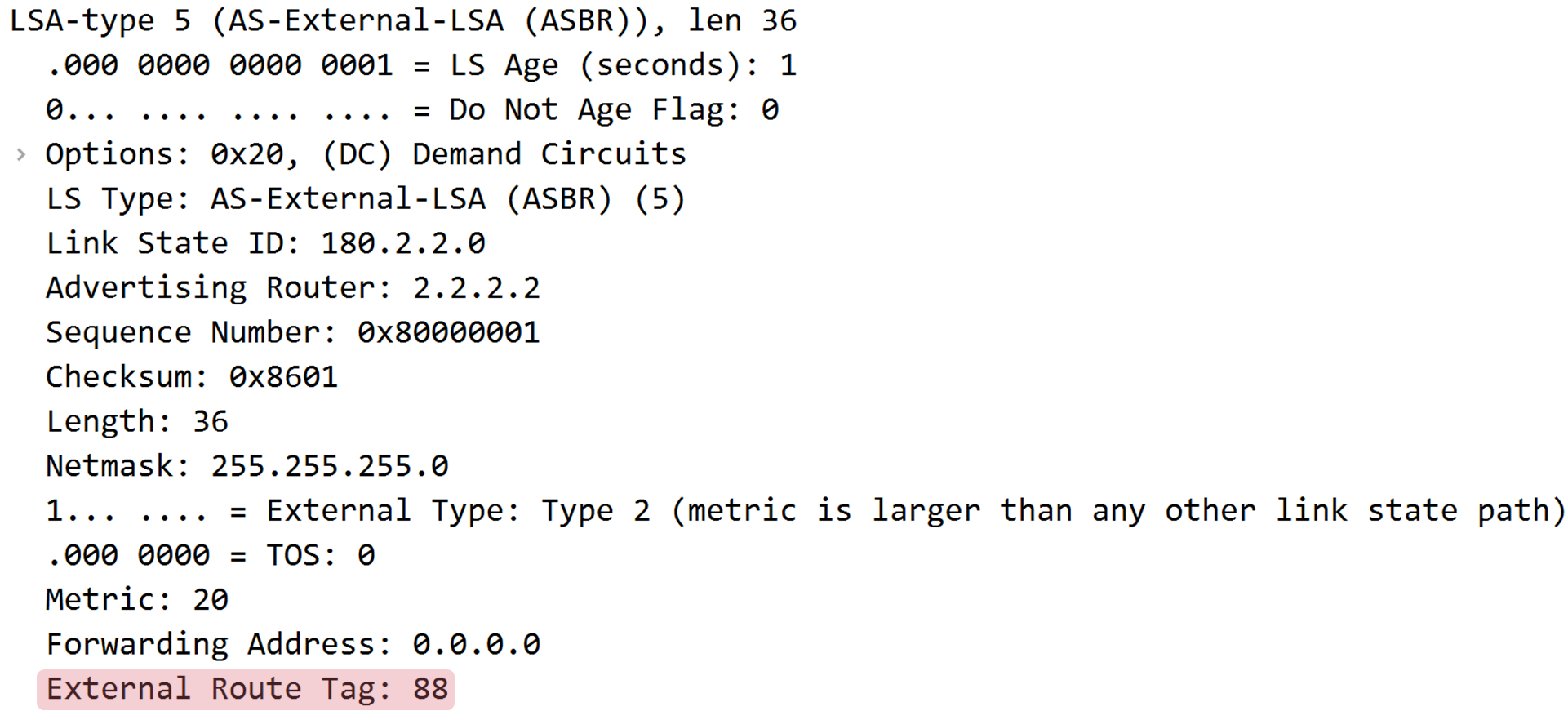

R2が生成した180.2.2.0/24を格納したLSA Type 5のExternal Route Tagが88に変化したことが確認できます。

R2

R2#show ip ospf database external 180.1.1.0 adv-router 2.2.2.2

            OSPF Router with ID (2.2.2.2) (Process ID 1)

                Type-5 AS External Link States

  LS age: 38
  Options: (No TOS-capability, DC, Upward)
  LS Type: AS External Link
  Link State ID: 180.2.2.0 (External Network Number )
  Advertising Router: 2.2.2.2
  LS Seq Number: 80000001
  Checksum: 0x8601
  Length: 36
  Network Mask: /24
        Metric Type: 2 (Larger than any link state path)
        MTID: 0
        Metric: 20
        Forward Address: 0.0.0.0
        External Route Tag: 88



SPFの計算結果の確認

R1はSPFの計算結果から、180.1.1.0/24のExternal Route Tagが77、180.2.2.0/24のExternal Route Tagが88であることが確認できます。

R1

R1#show ip ospf rib

            OSPF Router with ID (1.1.1.1) (Process ID 1)

                Base Topology (MTID 0)

OSPF local RIB
Codes: * - Best, > - Installed in global RIB

*   10.1.1.0/24, Intra, cost 1, area 0, Connected
      via 10.1.1.1, GigabitEthernet2
*>  180.1.1.0/24, Ext2, cost 20, fwd cost 1, tag 77
      via 10.1.1.2, GigabitEthernet2
*>  180.2.2.0/24, Ext2, cost 20, fwd cost 1, tag 88
      via 10.1.1.2, GigabitEthernet2



ルーティングテーブルの確認

R1のルーティングテーブルにMetric Type 1のLSA Type 5経由で学習した180.1.1.0/24とMetric Type 2のLSA Type 5経由で学習した180.2.2.0/24が投入されていることが確認できます。
R1のルーティングテーブル内の180.1.1.0/24にRoute Tagの77、180.2.2.0/24にRoute Tagの88が付加されていることが確認できます。

R1

R1#show ip route 180.1.1.0 255.255.255.0
Routing entry for 180.1.1.0/24
  Known via "ospf 1", distance 110, metric 20
  Tag 77, type extern 2, forward metric 1
  Last update from 10.1.1.2 on GigabitEthernet2, 00:00:54 ago
  Routing Descriptor Blocks:
  * 10.1.1.2, from 2.2.2.2, 00:00:54 ago, via GigabitEthernet2
      Route metric is 20, traffic share count is 1
      Route tag 77


R1#show ip route 180.2.2.0 255.255.255.0
Routing entry for 180.2.2.0/24
  Known via "ospf 1", distance 110, metric 20
  Tag 88, type extern 2, forward metric 1
  Last update from 10.1.1.2 on GigabitEthernet2, 00:00:58 ago
  Routing Descriptor Blocks:
  * 10.1.1.2, from 2.2.2.2, 00:00:58 ago, via GigabitEthernet2
      Route metric is 20, traffic share count is 1
      Route tag 88
